一、概述

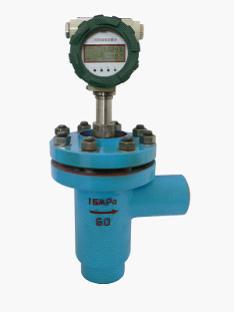

智能磁電流量計是一種速度式流量儀表，兼有旋渦流量計和電磁流量計兩種儀表的優點，無可動部件，計量穩定。能測量導電液體、包括紙漿、泥漿，廢污水及固液兩相懸浮液的體積流量。包括酸、堿、鹽等強腐蝕性液體的體積流量。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政管理、水利建設等領域。

二、工作原理

智能磁電流量計是利用法拉第電磁感應定律的原理，當液體運動時，由管道中旋渦引起液體切割磁場，感應電勢由測量電極檢出，通過前置電路放大、濾波、整形，并送至以CPU為核心的微處理器，完成數據的采集、放大和處理，實現流體瞬時流量、累積流量的顯示及流量數據與微機系統之間的通訊和控制。

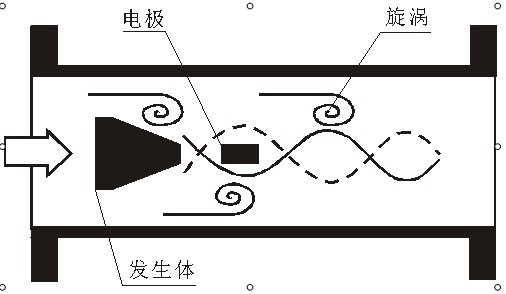

圖2-1 傳感器信號采集

三、性能參數

性能參數

參數	性能指標
參數	水平式	角式
公稱通徑	DN10～DN300	DN25～DN100
工作壓力	1.6MPa～42MPa	10～42MPa
流量范圍	15:1（1.5級）；10：1（1.0級）	15:1（1.5級）；10：1（1.0級）
精度	±1.0%，±1.5%	±1.0%，±1.5%
介質電導率	≥5μs/cm	≥5μs/cm
介質流速	0.5～10m/s	0.5～10m/s
環境溫度	-20℃～+50℃	-20℃～+50℃
電源	鋰電池供電信號輸出時外供5～25VDC	鋰電池供電信號輸出時5～25VDC
輸出信號	脈沖信號、當量； 4～20mA模擬信號 RS485或RS232通訊口，Mudbus	脈沖信號、當量； 4～20mA模擬信號 RS485或RS232通訊口，Mudbus
殼體材質	碳鋼、不銹鋼	碳鋼、不銹鋼
安裝型式	一體型	一體型
防爆等級	ExmdibIIBT4

四、流量范圍及外觀尺寸

4．1口徑的選擇

表4-1部分公稱口徑儀表的流量范圍（參考值）

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
流量范圍（m3/h）	最小流量	0.2	0.45	0.5	0.6	1.5	1.6	3	4.5	6	8	16	30
流量范圍（m3/h）	最大流量	4	9	10	12	20	25	50	75	90	120	240	400
精度	1.5級

※1.0級的流量范圍為1：10，即最小流量=1/10最大流量。

4.2儀表外型及連接尺寸

4.2.1水平式

圖4-1 低壓水平式流量計安裝尺寸圖

表4-2 低壓水平式流量計安裝尺寸（適用于壓力P≤4.0mpa）

公稱通徑DN(mm)	15	20	25	40	50(65)	80	100(125)	150	200
總長L	220	220	220	220	220	220	250	300	350
總高H	240	240	240	325	325	370	400	460	520

法蘭根據要求按有關標準制造

表4-2 高壓水平式流量計安裝尺寸

公稱口徑DN(mm)		25	40	50（65）	80	100
公稱壓力（MPa）		10、16、25、42
安裝尺寸	總長L	220	240	280	300	350
安裝尺寸	總高H	260	280	320	420	450

表4-3 高壓角式流量計安裝尺寸

公稱口徑DN(mm)		法蘭				焊接
公稱口徑DN(mm)		25	40	50	80	25(J)	40(J)	50(J)	80(J)
安裝與外形尺寸	H	403	390	427	482	338	390	417	492
	L1	150	150	150	220	95	100	120	150
	L2	176	150	176	290	121	150	140	200

※DN80以上的需定做尺寸
